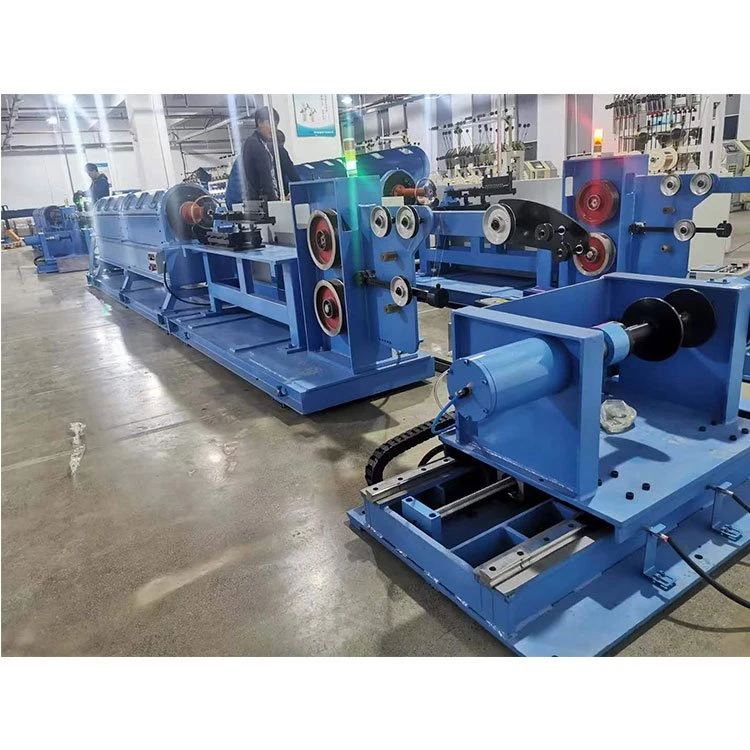

165/6 pajp orizzontali Stranding Magni

In-numru tas-serje

Isem tat-tagħmir mixtri

Dimensjonijiet ġenerali

mudell

In-numru ta

Il-piż tal-

1

Twister ta 'tubu ta' veloċità għolja

Wisa '1000 * għoli 1300 * tul 6800

6/165

2200KG

Kompożizzjoni tat-tagħmir

1, it-tagħmir huwa magħmul minn Linja Ċentrali, kanna, li jiffurmaw, trazzjoni, linja li tirtira, parti ta 'kontroll elettriku;

Proġett

In-numru tas-serje

Struttura tat-tagħmir

Rekwiżiti tal-funzjoni u parametri tal-apparat

Nota

Il-bażi din
xogħol jista u ġinseng
In-numru

1

Dijametru tal-wajer qabel il-brim (mm)

0.1 ~ 0.30

2

Dijametru wara twist (mm)

0.3 ~ 1.5

3

Medda tal-brim (mm)

1 ~ 50

4

Veloċità tat-tagħmir (RPM)

Veloċità massima 3000 RPM, veloċità tax-xogħol 2800 RPM, aġġustament tal-veloċità tat-tagħmir jista 'jiġi ssettjat password (kontroll tal-funzjoni PLC)

5

Direzzjoni Operattiva tat-tagħmir

Tiffaċċja l-apparat, il-wajer huwa fuq in-naħa tal-lemin

6

Dawwar id-direzzjoni tas-sistema

S/Z

7

Modalità tal-kamini tat-tubu

Il-kamini

8

Firxa tal-grad tas-saħħa tal-wajer tal-azzar (Mpa)

600 ~ 2800

9

Waqqaf meta jintlaħaq it-tul tal-meter iddisinjat minn qabel

Miter tal-kejl jadotta waqfien awtomatiku PLC għall-kejl tal-miter, preċiżjoni tal-miter Inqas minn jew ugwali għal 1.5 fil-mija.

10

It-tagħmir għandu jieqaf awtomatikament meta l-linja miksura tiġi skoperta fiż-żona tal-korp taċ-ċilindru u l-ippressar die

It-tagħmir għandu apparat ta 'allarm ta' waqfien ta 'skonnettjar.

11

Dawl LED huwa installat ġewwa l-għatu tas-sigurtà

Għal bozoz u fanali kontra x-xokk, għandha tiġi pprovduta protezzjoni tas-sigurtà fuq il-wiċċ biex tiġi evitata ħabta ta 'oġġetti oħra u wajer tal-azzar

12

tarka

Kull rota I tikkorrispondi għal tieqa ta 'osservazzjoni. It-tieqa viżibbli hija magħmula minn ħġieġ imwebbes, u l-għatu tas-sigurtà jinfetaħ b'mod flessibbli 'l fuq u' l isfel b'pajp ta 'l-azzar mingħajr saldatura. Il-magna tista' titwaqqaf immedjatament jekk tinfetaħ Inqas minn jew ugwali għal 150mm. Meta l-għatu tas-sigurtà jkun miftuħ u mhux imsakkar, il-pjattaforma tista 'tiċċaqlaq biss iżda ma tistax tinbeda b'mod normali. Il-ħoss massimu huwa 82dB ittestjat f'distanza ta' 1000mm mill-għatu protettiv

Qiegħed il-wajer taċ-ċentru

It-tip ta 'tmigħ

li ma jdurx

I wheel jacking system

Hemm tip ta 'xaft, li jġorru appoġġ mekkaniku linja ta' tensjoni kostanti.

Is-sistema tad-damping

Uża aġġustament speċjali bil-kamin tar-rebbiegħa tal-ħabel reżistenti għall-ilbies

Firxa tad-dijametru tar-rota I li tirrilaxxa (mm)

165 (Skond ir-rekwiżiti tar-rota I tad-domanda)

Ġewwa ċ-ċilindru, ir-rota tax-xogħol tistabbilixxi l-linja

13

I wheel jacking system

Hemm tip ta 'xaft, li jġorr appoġġ mekkaniku skariku ta' tensjoni kostanti, fluttwazzjoni tat-tensjoni hija inqas minn 1N, medda ta 'tensjoni 1 ~ 15N.

14

Is-sistema tad-damping

Uża aġġustament speċjali bil-kamin tar-rebbiegħa tal-ħabel reżistenti għall-ilbies

15

Firxa tad-dijametru tar-rota I li tirrilaxxa (mm)

165 (Skond ir-rekwiżiti tar-rota I tad-domanda)

Parti taċ-ċilindru

16

In-numru ta 'roti I f'kull ċilindru

6 *1 taqsima =6

17

Tip ta 'sistema tal-wajer fuq iċ-ċilindru

Installa r-rota ta 'gwida f'kull liwja biex tgħaddi l-linja, u tiżgura li l-wajer ta' l-azzar ma jiżloqx meta tpoġġi l-linja.

18

Dijametru ta 'ġewwa taż-żennuna tal-karbur tat-tungstenu għar-rotta tal-wajer ta' barra

Iż-żennuna tal-kamini hija magħmula minn materjal ta 'liga iebes YG8, b'dijametru ta' ġewwa ta '5mm. Huwa ffissat bl-issikkar tal-kamin u kolla biex jiġi żgurat iffissar affidabbli.

19

Żbokk tal-wajer Angolu tat-trej tal-wajer

L-Angolu massimu miż-żennuna tal-wajer fiċ-ċentru tal-pjanċa tal-fjuri għaż-żennuna tal-wajer fil-ħajt tal-kanna m'għandux jaqbeż it-30 grad. L-Angolu massimu taż-żewġ linji miksura mill-ħruġ tal-wajer tal-ewwel barmil sad-daħla tal-wajer tal-aħħar barmil m'għandux jaqbeż il-25 grad. L-Angolu massimu tal-linji miksura miż-żennuna tal-ħruġ tal-wajer tat-tieni barmil sal-ħruġ tal-wajer tad-diska tal-firda m'għandux jaqbeż il-25 grad. Die ta 'liga speċjali għandu jiġi installat fl-iżbokk jew liwja biex jiġi żgurat li l-wajer ta' l-azzar ma jiżloqx mid-die tal-liga.

20

Bearing ta 'appoġġ taċ-ċilindru

Bearing kbir

Ditta NSK

21

Iċ-ċilindru jappoġġa l-lubrikazzjoni tal-bearings kbar

Lubrikat bil-grass, kull bearing huwa installat fuq is-sedil tal-bearing, temperatura operattiva Inqas minn jew ugwali għal 75 grad

22

Struttura tas-sedil tal-bearings

Ħadid duttili.(QT - 400)

23

Ħxuna tal-ħajt (mm)

Mhux inqas minn 9mm

24

Sistema dinamika tas-sistema taċ-ċilindru

Waqfien u waqfien ta 'emerġenza huma distinti. Il-waqfien normali għandu jitwaqqaf wara d-deċelerazzjoni, li tista 'tinkiseb permezz tal-ibbrejkjar tal-konsum tal-enerġija u metodi oħra. Il-ħin normali tal-ibbrejkjar tal-waqfien huwa inqas minn 20 sekonda, u l-waqfien ta 'emerġenza għandu jitlesta fi żmien 10 sekondi. Il-pads tal-brejkijiet jiġu sostitwiti faċilment wara li jintlibsu.

25

Il-qafas tat-trej tal-wajer I-wheel lock

Il-qafas tat-trej tal-wajer huwa mgħammar b'xaft bearing biex jappoġġja t-tqegħid ta 'tensjoni kostanti vertikali, u aġġustament awtomatiku li jistabbilixxi apparat ta' tensjoni biex jiżgura li kull wajer ta 'l-azzar u strand jitqiegħdu b'mod uniformi. Aġġustament tal-kamin tat-tensjoni tad-damping għal tħaddim tal-lemin. Kull trej tal-wajer jista 'jissodisfa l-ħtiġijiet tal-produzzjoni ta' ø 165 I-wheel.

26

I wheel bearing mode

Wiring ta 'appoġġ orizzontali

27

I wheel damping fi trej tal-wajer

Aġġustament awtomatiku ta 'apparat tat-tensjoni tal-wajer, jiżgura li kull wajer ta' l-azzar, linja uniformi tal-linja.I rota fuq il-linja, ċinturin damping installat rebbiegħa, aġġustament bil-kamin tat-tensjoni tad-damping għall-operazzjoni tal-lemin.

28

Apparat għall-iskoperta tal-linja miksura

Break line alarm, kontroll tal-programm PLC.

29

Disinn taċ-ċilindru parallel

Il-korp tal-kanna huwa linja esterna tal-kamini, żgura li l-wajer tal-azzar mill-iżbokk tal-korp tal-kanna sal-bokka tal-għeluq tal-istampa tal-istampa jkun uniformi u m'hemm l-ebda fenomenu ta 'liwi trasversali, u l-Angolu massimu tat-tiwi bejn il-bokka tal-ħruġ tal- korp tal-kanna u l-bokka tal-ħruġ tal-pjanċa tal-wajer m'għandhomx jaqbżu l-25 grad.

30

Il-bażi ospitanti

Sezzjoni azzar flimkien ma 'l-azzar flimkien mal-konkrit

31

Kaxxa tas-sewqan tal-magħżel

Drive bla magħżel

Fiż-żona tal-forma
Id-dominju

32

Distribuzzjoni tat-toqba tat-trej tal-wajer

Sett ta '6 toqob. Iż-żennuna tal-kamini fuq kull sett ta' trej tal-wajer huwa magħmul minn materjal ta 'liga iebes YG6X, id-dijametru ta' ġewwa taż-żennuna tal-kamini huwa 5mm, u l-metodu ta 'twaħħil tal-kolla huwa adottat biex jiżgura l-iffissar affidabbli.

33

Apparat ta' qabel id-deformazzjoni

L-installazzjoni tal-bajonetta hija riservata u personalizzata skont l-ispeċifikazzjonijiet tal-istruttura tal-prodott

34

Angolu tal-Għeluq tal-ippressar die

25 grad jew inqas

35

Istampa linja die detentur struttura

Ir-rebbiegħa tal-pressjoni taġġusta l-pressjoni

36

Daqs tad-die tal-ippressar

60 * 40 * (20 plus 20) TUL * wisa * għoli (għoli: daqs 40 wara li jingħalqu żewġ biċċiet)

Jista 'jiġi personalizzat

37

Moffa bażi mobbli

Il-frejm tad-die tal-ippressar tal-linja jadotta ferrovija tal-gwida tal-kanal tal-ħanek biex taġġusta u timxi b'mod flessibbli

38

Wara d-deformer

Ippersonalizza skont l-ispeċifikazzjonijiet tal-istruttura tal-prodott

Żamma tar-rota taċ-ċomb

39

trazzjoni

Sinkronizzazzjoni tal-kontroll elettriku

40

Dijametru tar-rota tal-ġbid mm

159 * 2 ￠

41

Tip ta 'kanal/pjan ta' tip ta 'rota ta' trazzjoni

U groove

42

Sistema ta 'appoġġ tar-rota ta' trazzjoni

Sostenn tal-bearings

43

Numru ta 'slots/dijametru ta' Slot

Artikolu 8 sa 9 / R3mm

44

Slott ebusija

Materjal tar-rota ta' trazzjoni GCr15, ebusija Akbar minn jew ugwali għal HRC58-60o

45

Ir-realizzazzjoni tat-trasformazzjoni tad-distanza tat-twist

PLC veloċità infinitament varjabbli

46

L-apparat tal-miter

Tarf wieħed tar-rota tal-ġbid huwa qrib il-miter tal-iswiċċ

47

Apparat elettroniku tal-miter

Miter elettroniku PLC, wiri fuq l-iskrin tal-wiri

48

Drive mod

Roti ta' trazzjoni attivi u doppji

Linja ringiela magħluqa

49

Kejbil taż-żigarella

Kontroll tal-mutur servo

50

Modalità li tiċċaqlaq ringiela

Linja bil-kamin tal-ballun, kontroll PLC tar-rivers

51

Rota regolatorja vertikali/orizzontali

Ir-romblu għandu R groove, li jġorr l-azzar

52

Appoġġ tal-linja magħluqa

I-wheel li tirċievi jadotta tip ta 'fuq pnewmatiku mekkaniku

53

It-tensjoni tat-teħid

Hang tuo swing virga tensjoni kostanti li tirtira linja.

54

Id-dijametru tad-daqs tar-rota I li tirċievi (mm)

Klijent li jipprovdi

Drive dinamiku
Dipartiment tas-sistema / elettriku
kontroll

55

trasmissjoni

M'hemmx

56

Is-sewwieq ospitanti

Il-mutur isuq iċ-ċilindru biex idur

57

Mutur prinċipali

Mutur ta' frekwenza varjabbli (5.5KW)

58

trazzjoni

Servo mutur

59

Mutur tat-teħid

Mutur ta 'konverżjoni tal-frekwenza

60

Kontroll tal-veloċità tal-magna prinċipali

L-inverter

61

Kontroll elettriku tal-magna kompluta

Kontroll tal-programm PLC

62

wiri

Touch screen
